Wartungsfreier, weichdichtender 3-Wege Kugelhahn mit schwimmender Kugel

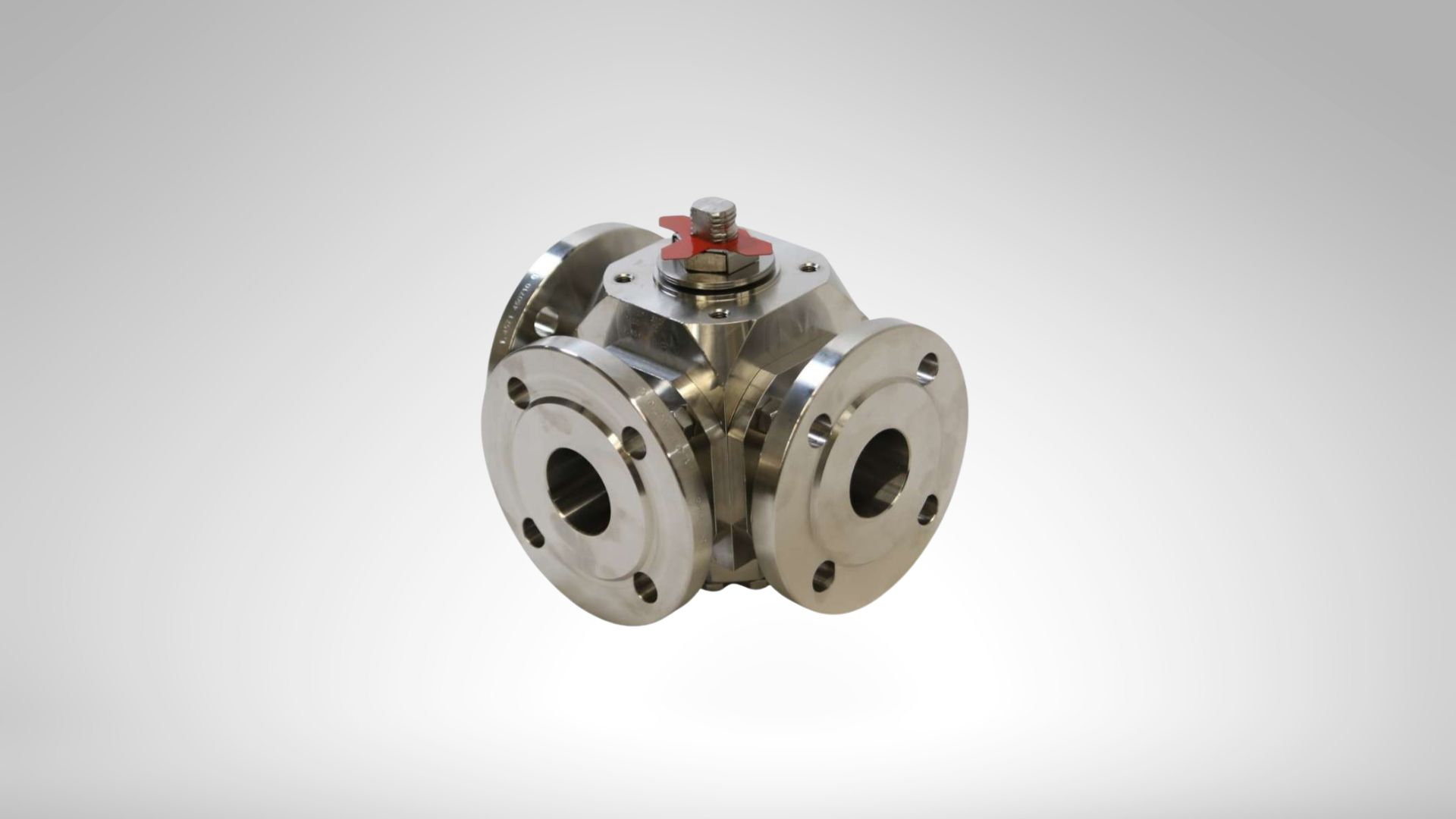

Der 3-Wege Kugelhahn TOPI 310 ist eine robuste und vielseitige Auf/Zu-Armatur für den Einsatz in anspruchsvollen Industrieumgebungen. Er findet Anwendung in der allgemeinen Industrie, Kraftwerkstechnik, chemischen und petrochemischen Industrie sowie in verwandten Bereichen.

Anwendungsbereiche

• Industrieanlagen

• Kraftwerke

• Chemische und petrochemische Industrie

• Erdölindustrie und verwandte Branchen

Technische Daten

• Konstruktion:  Gehäuse in kompakter Ausführung mit vollem Durchgang

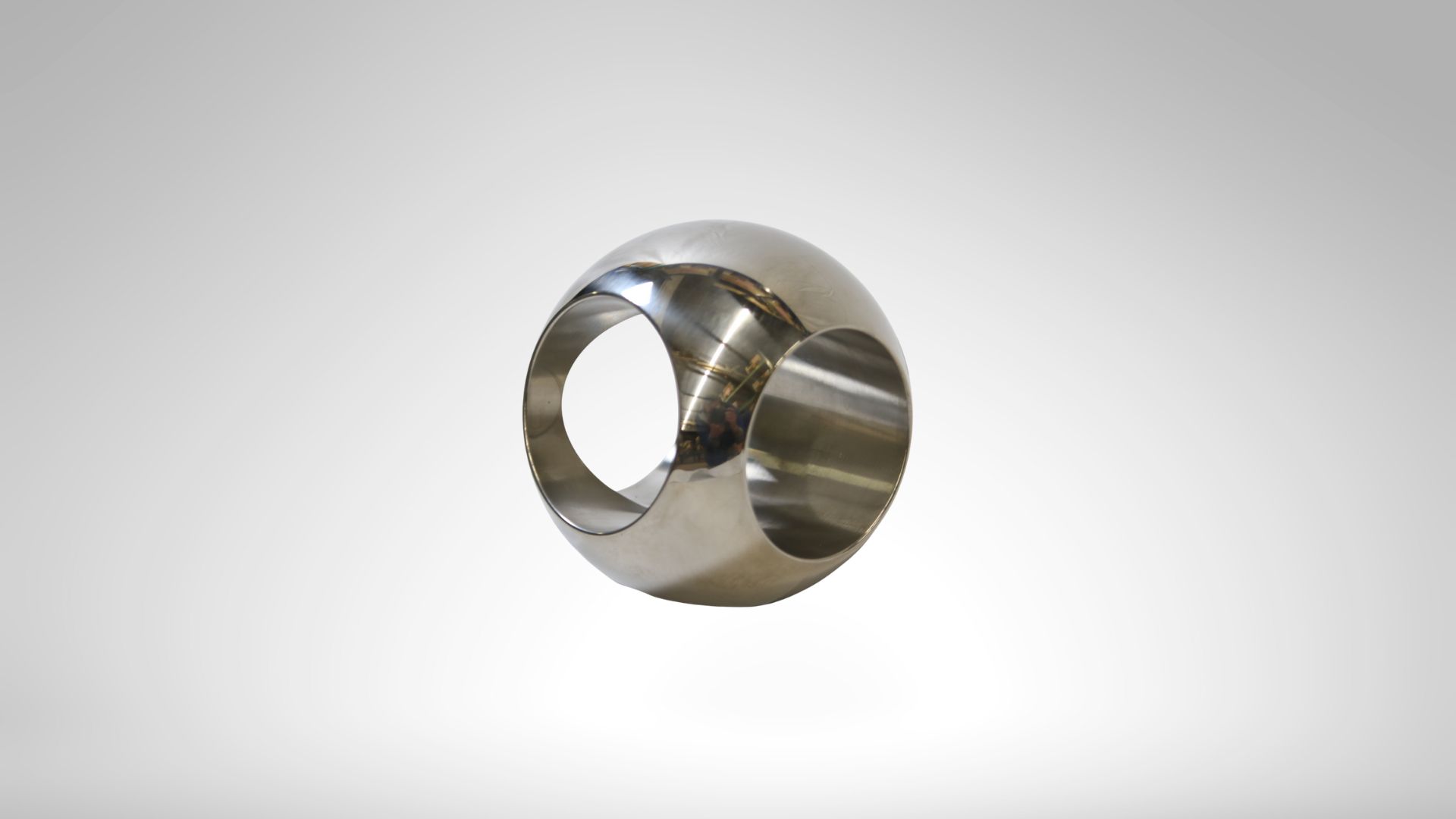

• Kugel: mit L-Bohrung als 90°- Schwenkarmatur oder mit T-Bohrung als 90° oder 180° Schwenkarmatur

• Sitzringe: Gekammerte Ausführung mit reinen TFM-Dichtungen für hohe chemische Beständigkeit

• Temperaturbereich: -10 °C bis +200 °C (Werkstoff: 1.4571); bei Temperaturen unter -10 °C Rücksprache mit VH

• Werkstoffe:

o Gehäuse: 1.4571

o Kugel: 1.4404 / 1.4408 / 1.4571

o Weitere Werkstoffvarianten auf Anfrage erhältlich

• Oberfläche: Edelstahlvarianten unlackiert

• Aufbauflansch nach DIN ISO 5211 zur einfachen Montage von Antrieben

Normen und Zertifizierungen

• Druckgeräterichtlinie (PED) 2014/68/EU (Kategorie III)

• VdTÜV Bauteilkennzeichen TÜV.A.217 (seit 1994)

• VdTÜV Armatur 100, VbF, Gas-HL-VO, WHG

• TA-Luft 2021 zertifiziert (2021 nach Messungen ISO15848-1 )

• ATEX  94/9/EG – für erhöhte Sicherheit

Sonderausführungen

Für unsere TOPI Baureihe bieten wir auch verschiedene Reinigungsverfahren an, wie:

• Öl- & Fett- & Silikonfrei für Farben/Lacke

• Öl- & Fettfrei für Sauerstoff

• FDA/GMP Konform für Lebensmittel

Zusätzlich kann unsere TOPI Baureihe auch mit Heizmantel, Schaltwellenverlängerung, Endlagenmeldung oder Druckentlastungssystem ausgestattet werden.

Maintenance-free, soft-sealing 3-way ball valve with floating ball

The TOPI 310 3-way ball valve is a robust and versatile on/off valve for use in demanding industrial environments. It is used in general industry, power plants, the chemical and petrochemical industries, and related sectors.

Applications

• Industrial plants

• Power plants

• Chemical and petrochemical industries

• Petroleum industry and related sectors

Technical specifications

• Design: Compact body with full bore

• Ball: With L-port as a 90° swivel valve or with T-port as a 90° or 180° swivel valve

• Seat rings: Chambered design with pure TFM seals for high chemical resistance

• Temperature range: -10°C to +200°C (Material: 1.4571) For temperatures below -10°C, please consult VH.

• Materials:

o body: 1.4571

o Ball: 1.4404 / 1.4408 / 1.4571

o Other material options available upon request

• Surface finish: Stainless steel versions, unpainted

• Mounting flange according to DIN ISO 5211 for easy installation of actuators

Standards and Certifications

• Pressure Equipment Directive (PED) 2014/68/EU (Category III)

• VdTÜV component mark TÜV.A.217 (since 1994)

• VdTÜV Armatur 100, VbF, Gas-HL-VO, WHG

• TA-Luft 2021 certified (2021 according to measurements ISO 15848-1)

• ATEX 94/9/EC – for increased safety

Special Versions

For our TOPI series, we also offer various cleaning processes, such as:

• Oil, grease, and silicone-free for paints/lacquers

• Oil and grease-free for oxygen

• FDA/GMP compliant for food applications

Our TOPI series can also be equipped with a heating jacket, switching shaft extension, end position indication or pressure relief system.
