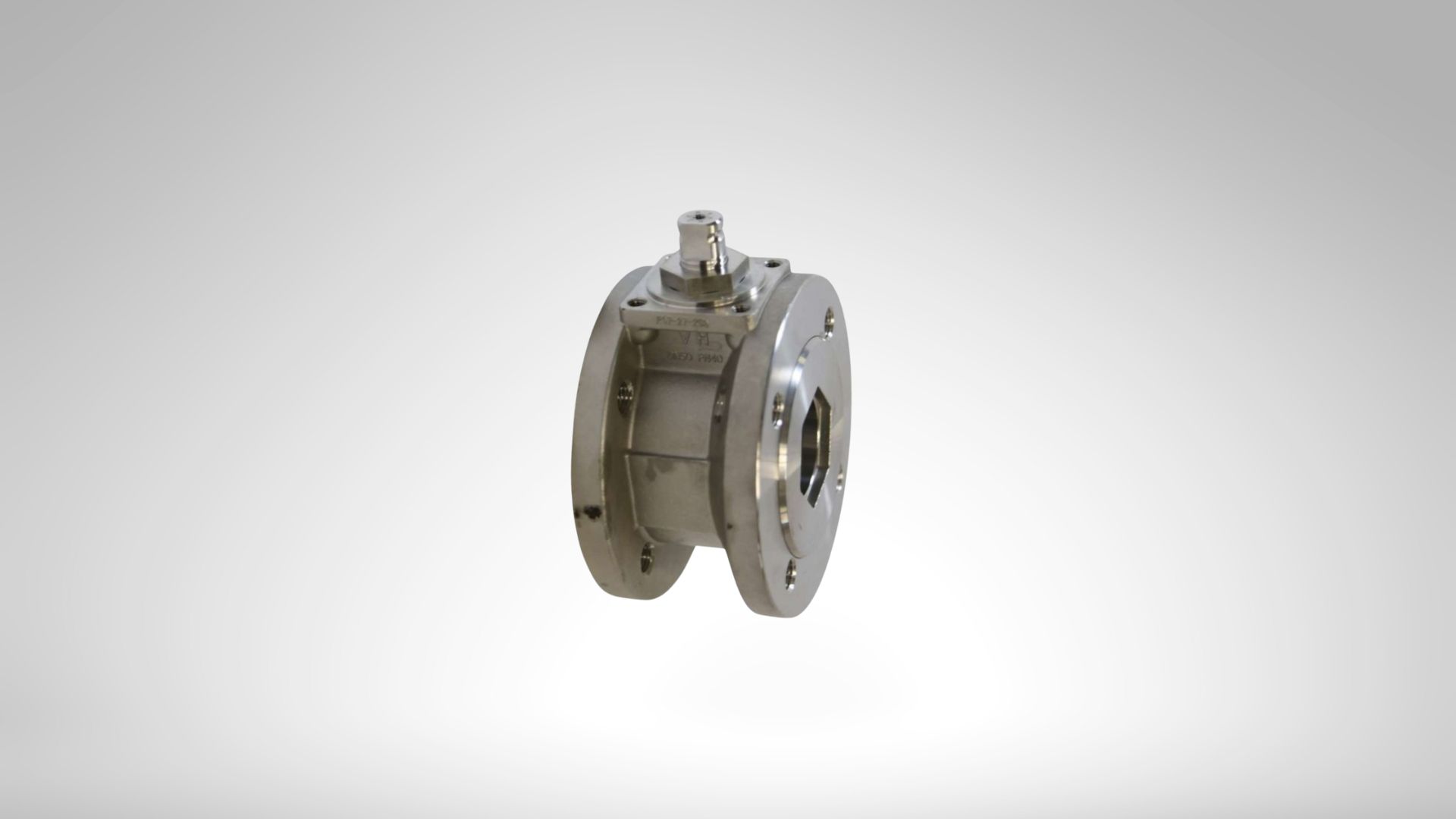

Wartungsfreier, weichdichtender Kompakt Kugelhahn mit schwimmender Kugel

Der Kompakt Kugelhahn TOPI 510 ist eine robuste und vielseitige Auf/Zu-Armatur für den Einsatz in anspruchsvollen Industrieumgebungen. Er findet Anwendung in der allgemeinen Industrie, Kraftwerkstechnik, chemischen und petrochemischen Industrie sowie in verwandten Bereichen. Durch seine kompakte Bauweise kann er an Stellen mit geringem Platzangebot verbaut werden.

Anwendungsbereiche

• Industrieanlagen

• Kraftwerke

• Chemische und petrochemische Industrie

• Erdölindustrie und verwandte Branchen

Technische Daten

• Konstruktion: Zweiteiliges Gehäuse in kompakter Ausführung mit vollem Durchgang und 90°-Schwenkmechanismus für zuverlässige Absperrfunktion

• Sitzringe: Gekammerte Ausführung mit reinen TFM-Dichtungen für hohe chemische Beständigkeit

• Temperaturbereich: -10 °C bis +200 °C (Werkstoff: 1.4408); bei Temperaturen unter -10 °C Rücksprache mit VH

• Werkstoffe:

o Gehäuse: 1.4408

o Kugel: 1.4404 / 1.4408

o Weitere Werkstoffvarianten auf Anfrage erhältlich

• Oberfläche: Edelstahlvarianten unlackiert

• Aufbauflansch nach DIN ISO 5211 zur einfachen Montage von Antrieben

Normen und Zertifizierungen

• Druckgeräterichtlinie (PED) 2014/68/EU (Kategorie III)

• VdTÜV Bauteilkennzeichen TÜV.A.217 (seit 1994)

• VdTÜV Armatur 100, VbF, Gas-HL-VO, WHG

• TA-Luft 2021 zertifiziert (2021 nach Messungen ISO15848-1 )

• Fire-Safe nach BS 67 55 Teil 2 und ISO 10497

• ATEX  94/9/EG – für erhöhte Sicherheit

Sonderausführungen

Für unsere TOPI Baureihe bieten wir auch verschiedene Reinigungsverfahren an, wie:

• Öl- & Fett- & Silikonfrei für Farben/Lacke

• Öl- & Fettfrei für Sauerstoff

• FDA/GMP Konform für Lebensmittel

Zusätzlich kann unsere TOPI Baureihe auch mit Heizmantel, Schaltwellenverlängerung, Endlagenmeldung oder Druckentlastungssystem  ausgestattet werden.

Maintenance-free, soft-sealing compact ball valve with floating ball

The TOPI 510 compact ball valve is a robust and versatile on/off valve for use in demanding industrial environments. It is used in general industry, power plants, the chemical and petrochemical industries, and related sectors. Its compact design allows for installation in confined spaces.

Applications

• Industrial plants

• Power plants

• Chemical and petrochemical industries

• Petroleum industry and related sectors

Technical specifications

• Design: Two-piece body in a compact design with full bore and a 90° swivel mechanism for reliable shut-off

• Seat rings: Chambered design with pure TFM seals for high chemical resistance

• Temperature range: -10°C to +200°C (Material: 1.4408) For temperatures below -10°C, please consult VH.

• Materials:

o body: 1.4408

o Ball: 1.4404 / 1.4408

o Other material options available upon request

• Surface finish: Stainless steel versions are unpainted

• Mounting flange according to DIN ISO 5211 for easy installation of actuators

Standards and Certifications

• Pressure Equipment Directive (PED) 2014/68/EU (Category III)

• VdTÜV component identification mark TÜV.A.217 (since 1994)

• VdTÜV fitting 100, VbF, Gas-HL-VO, WHG

• TA-Luft 2021 certified (2021 according to measurements ISO 15848-1)

• Fire-safe according to BS 6755 Part 2 and ISO 10497

• ATEX 94/9/EC – for increased safety

Special Versions

For our TOPI series, we also offer various cleaning processes, such as:

• Oil, grease, and silicone-free for paints/lacquers

• Oil and grease-free for oxygen

• FDA/GMP compliant for food applications

Our TOPI series can also be equipped with a heating jacket, switching shaft extension, end position indication or pressure relief system.
