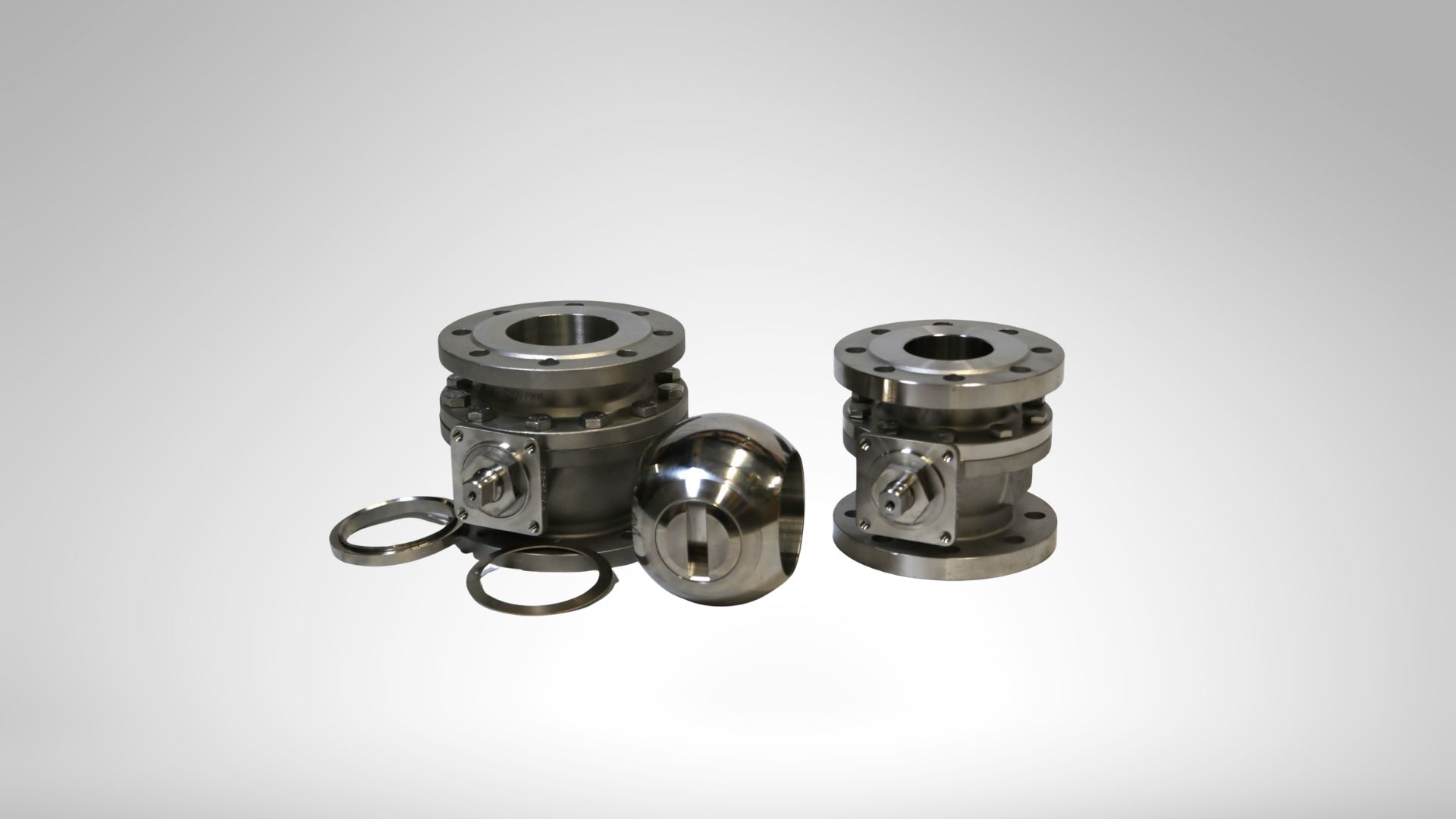

Wartungsfreier, weichdichtender Kugelhahn mit gelagerter Kugel

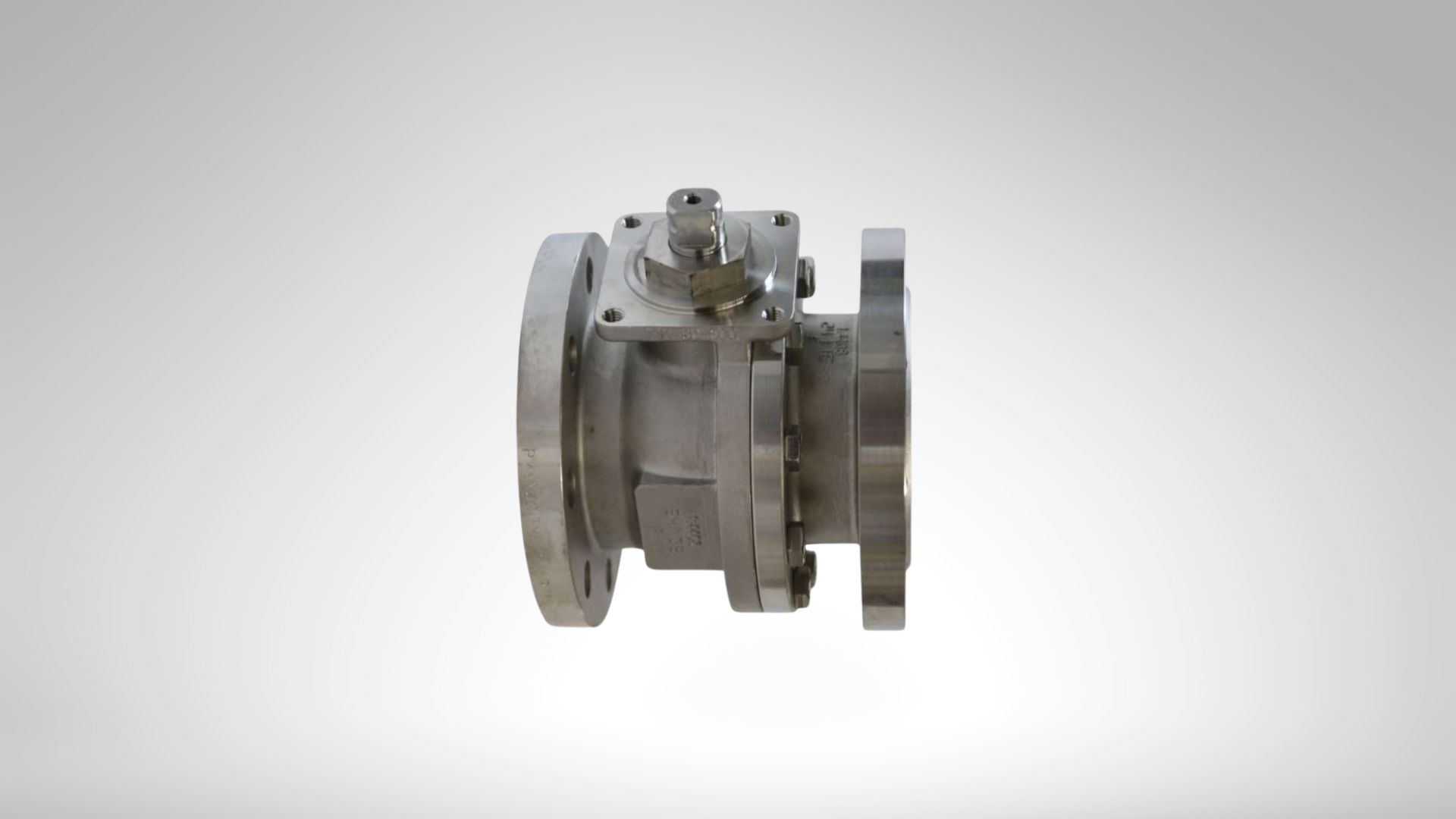

Der Kugelhahn TOPI 220 mit gelagerter Kugel ist eine robuste und vielseitige Auf/Zu-Armatur für den Einsatz in anspruchsvollen Industrieumgebungen. Er findet Anwendung in der allgemeinen Industrie, Kraftwerkstechnik, chemischen und petrochemischen Industrie sowie in verwandten Bereichen.

Anwendungsbereiche

• Industrieanlagen

• Kraftwerke

• Chemische und petrochemische Industrie

• Erdölindustrie und verwandte Branchen

Technische Daten

• Konstruktion: Zweiteiliges Gehäuse mit gelagerter Kugel mit vollem Durchgang und 90°-Schwenkmechanismus für zuverlässige Absperrfunktion

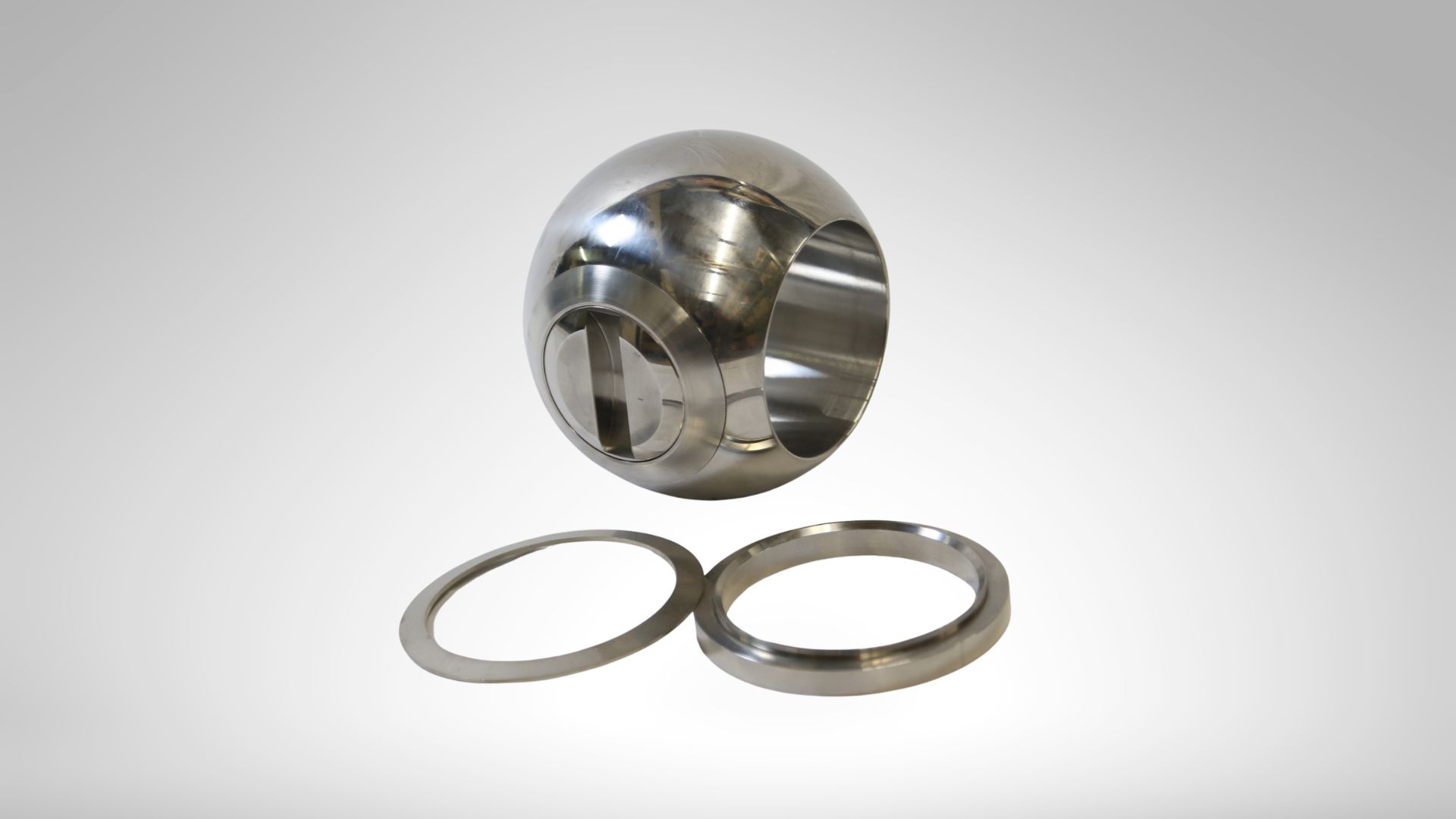

• Sitzringe: Gekammerte Ausführung mit reinen TFM-Dichtungen für hohe chemische Beständigkeit

• Temperaturbereich: -10 °C bis +200 °C (Werkstoffe: 1.0619, 1.4408); bei Temperaturen unter -10 °C Rücksprache mit VH

• Werkstoffe:

o Gehäuse: 1.0619 / 1.4408

o Kugel: 1.4404 / 1.4408

o Weitere Werkstoffvarianten auf Anfrage erhältlich

• Oberfläche: Stahlvarianten Pazifikblauer Kunstharzlack (RAL 5002); Edelstahlvarianten unlackiert

• Aufbauflansch nach DIN ISO 5211 zur einfachen Montage von Antrieben

Normen und Zertifizierungen

• Druckgeräterichtlinie (PED) 2014/68/EU (Kategorie III)

• VdTÜV Bauteilkennzeichen TÜV.A.217 (seit 1994)

• VdTÜV Armatur 100, VbF, Gas-HL-VO, WHG

• TA-Luft 2021 zertifiziert (2021 nach Messungen ISO15848-1 )

• Fire-Safe nach BS 67 55 Teil 2 und ISO 10497

• ATEX  94/9/EG – für erhöhte Sicherheit

Sonderausführungen

Für unsere TOPI Baureihe bieten wir auch verschiedene Reinigungsverfahren an, wie:

• Öl- & Fett- & Silikonfrei für Farben/Lacke

• Öl- & Fettfrei für Sauerstoff

• FDA/GMP Konform für Lebensmittel

Zusätzlich kann unsere TOPI Baureihe auch mit Heizmantel, Schaltwellenverlängerung, Endlagenmeldung oder Druckentlastungssystem  ausgestattet werden.

Maintenance-free, soft-sealing ball valve with bearing ball

The TOPI 220 ball valve with trunnion ball guiding is a robust and versatile on/off valve for use in demanding industrial environments. It is used in general industry, power plant engineering, the chemical and petrochemical industries, and related fields.

Applications

• Industrial plants

• Power plants

• Chemical and petrochemical industries

• Petroleum industry and related sectors

Technical specifications

• Design: Two-piece body with bearing ball, full bore, and 90° swivel mechanism for reliable shut-off

• Seat rings: Chambered design with pure TFM seals for high chemical resistance

• Temperature range: -10°C to +200°C (Materials: 1.0619, 1.4408) For temperatures below -10°C, please consult VH.

• Materials:

o Housing: 1.0619 / 1.4408

o Ball: 1.4404 / 1.4408

o Other material options available upon request

• Surface finish: Steel versions: Pacific Blue synthetic resin lacquer (RAL 5002); Stainless steel versions: Unpainted

• Mounting flange according to DIN ISO 5211 for easy installation of actuators

Standards and Certifications

• Pressure Equipment Directive (PED) 2014/68/EU (Category III)

• VdTÜV component identification mark TÜV.A.217 (since 1994)

• VdTÜV fitting 100, VbF, Gas-HL-VO, WHG

• TA-Luft 2021 certified (2021 according to measurements ISO 15848-1)

• Fire-safe according to BS 6755 Part 2 and ISO 10497

• ATEX 94/9/EC – for increased safety

Special Versions

For our TOPI series, we also offer various cleaning processes, such as:

• Oil, grease, and silicone-free for paints/lacquers

• Oil and grease-free for oxygen

• FDA/GMP compliant for food applications

Our TOPI series can also be equipped with a heating jacket, switching shaft extension, end position indication or pressure relief system.
