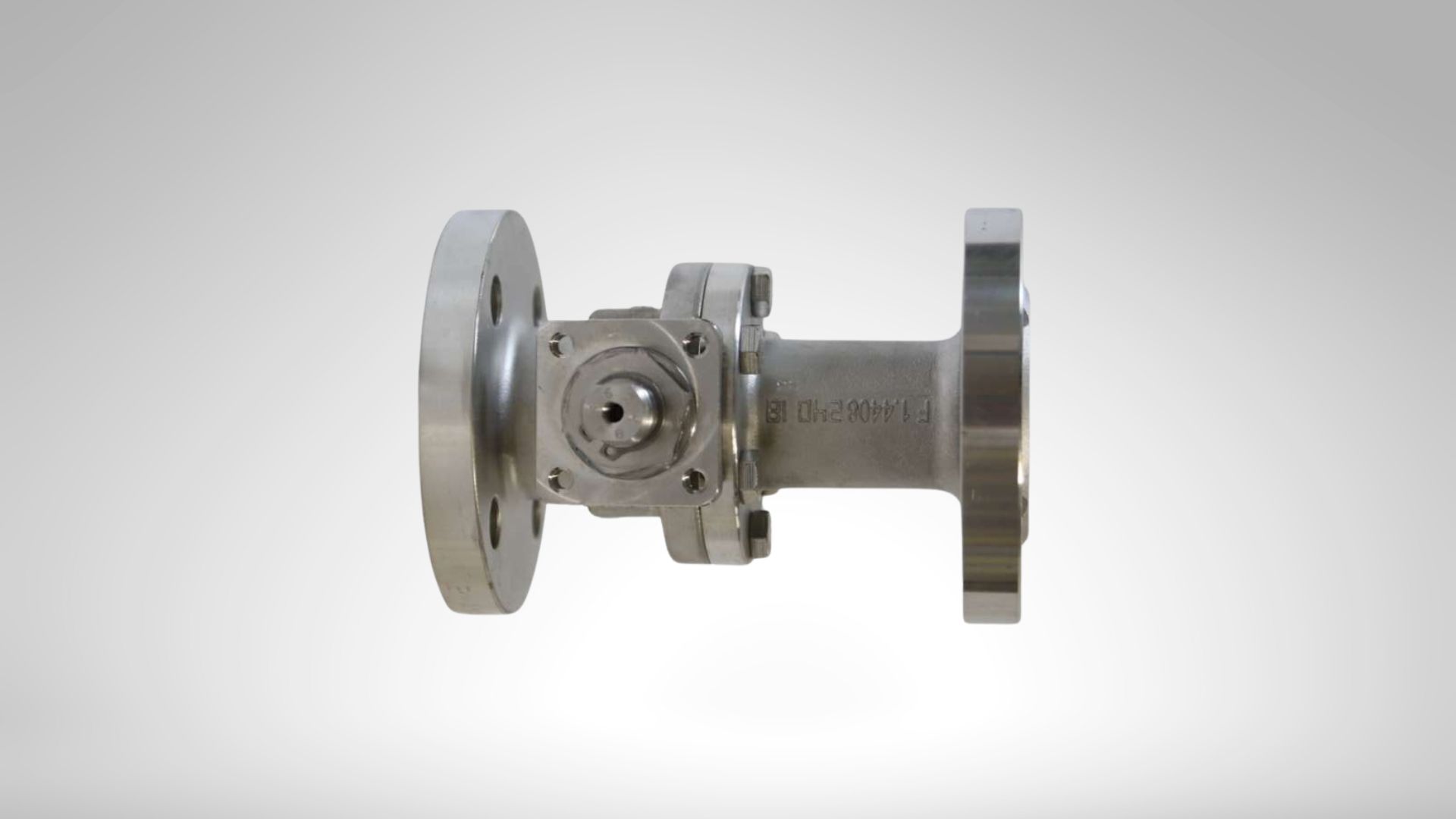

Wartungsfreier metallisch dichtender Kugelhahn mit schwimmender Kugel

Dieser metallisch dichtende Hochleistungs-Kugelhahn TOPI 211 wurde speziell für den Einsatz in anspruchsvollen industriellen Anwendungen entwickelt. Er eignet sich ideal für den Betrieb in der allgemeinen Industrie, Kraftwerkstechnik, chemischen Industrie sowie in der Erdöl- und petrochemischen Industrie. Die chemische Beständigkeit der Hartmetallbeschichtung der Kugel sowie der metallischen Sitzringe ist bei der Medienauswahl zu berücksichtigen.

Anwendungsbereiche

• Industrieanlagen

• Kraftwerke

• Chemische und petrochemische Industrie

• Erdölindustrie und verwandte Branchen

Technische Daten

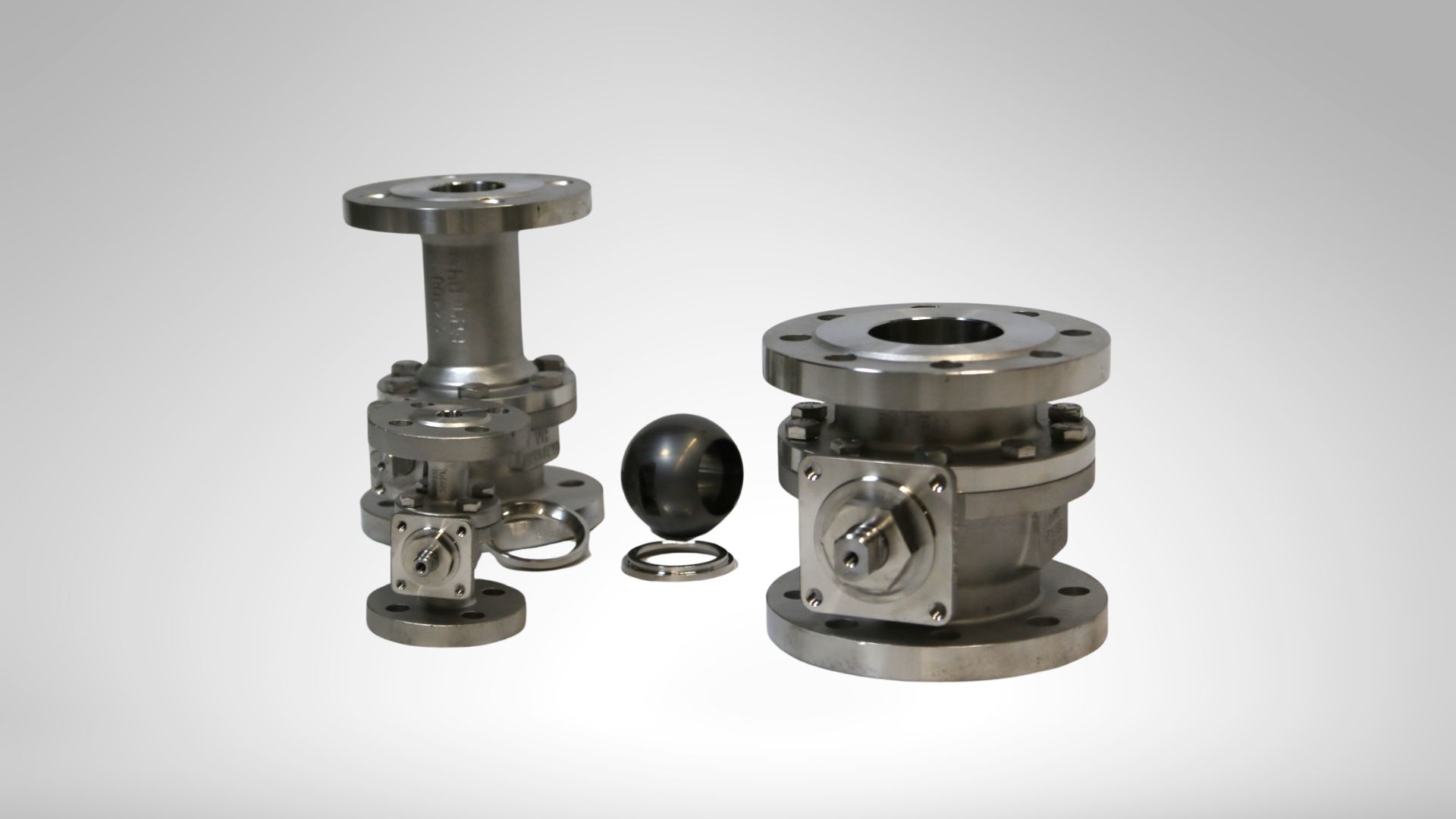

• Konstruktion: Zweiteiliges Gehäuse mit metallisch dichtender Kugel, mit vollem Durchgang und 90°-Schwenkmechanismus für zuverlässige Absperrfunktion

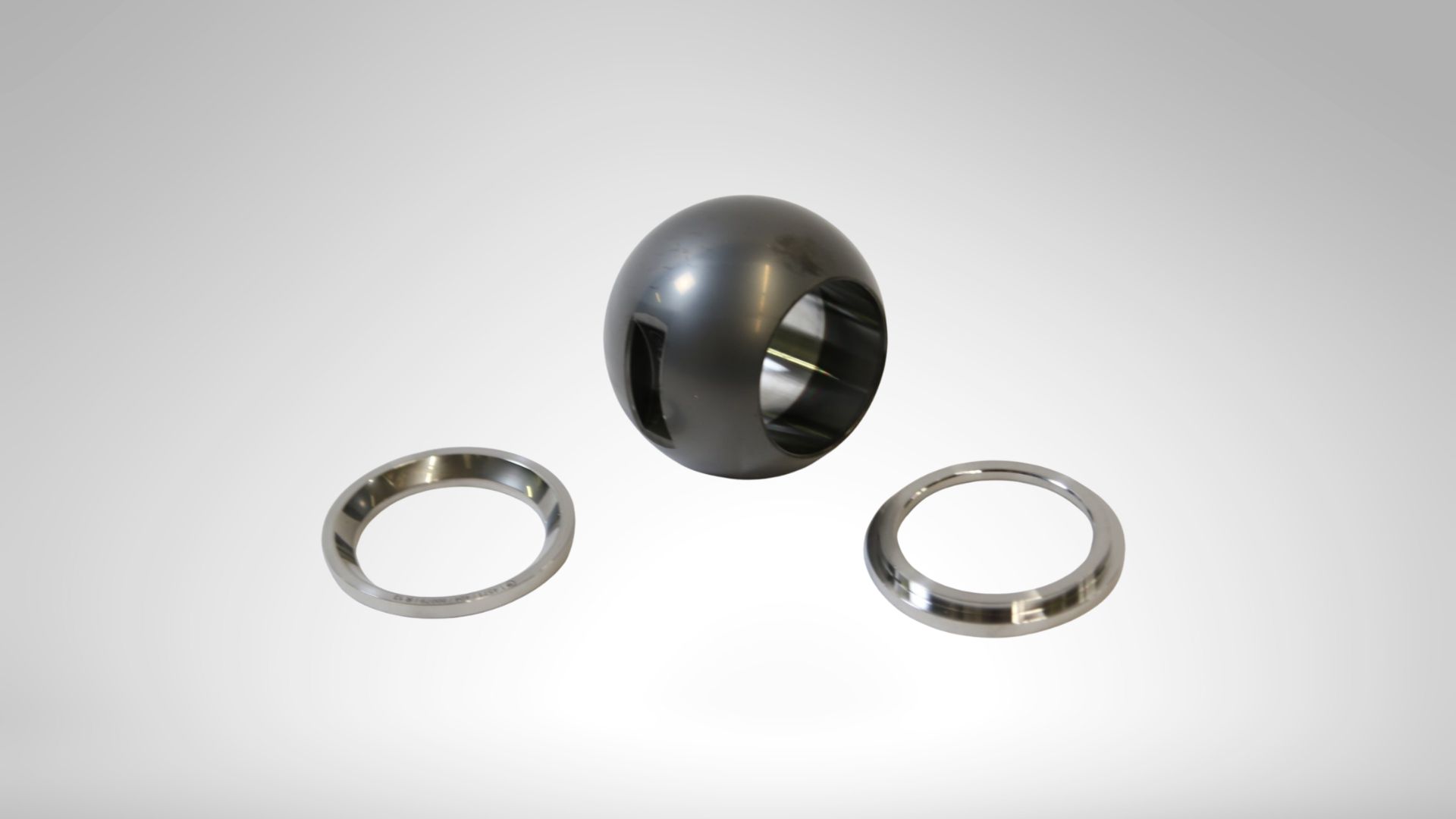

• Kugel: 1.4571 mit Hartmetallbeschichtung aus Chromcarbid (Ni/Cr) und zusätzlicher DLC-Schicht („Diamond Like Carbon“)

• Sitzringe: 1.4571 mit Hartmetallbeschichtung (Chromcarbid – Ni/Cr), ebenfalls eingeläppt

• Temperaturbereich: -10 °C bis +200 °C (Werkstoffe: 1.0619, 1.4408); bei Temperaturen unter -10 °C Rücksprache mit VH

• Werkstoffe:

• Gehäuse: 1.0619 / 1.4408

• Kugel: 1.4404 / 1.4408

• Weitere Werkstoffvarianten auf Anfrage erhältlich

• Oberfläche: Stahlvarianten Pazifikblauer Kunstharzlack (RAL 5002); Edelstahlvarianten unlackiert

• Aufbauflansch nach DIN ISO 5211 zur einfachen Montage von Antrieben

Normen und Zertifizierungen

• Druckgeräterichtlinie (PED) 2014/68/EU (Kategorie III)

• VdTÜV Bauteilkennzeichen TÜV.A.217 (seit 1994)

• VdTÜV Armatur 100, VbF, Gas-HL-VO, WHG

• TA-Luft 2021 zertifiziert (2021 nach Messungen ISO15848-1 )

• Fire-Safe nach BS 67 55 Teil 2 und ISO 10497

• ATEX  94/9/EG – für erhöhte Sicherheit

Sonderausführungen

Für unsere TOPI Baureihe bieten wir auch verschiedene Reinigungsverfahren an, wie:

• Öl- & Fett- & Silikonfrei für Farben/Lacke

• Öl- & Fettfrei für Sauerstoff

• FDA/GMP Konform für Lebensmittel

Zusätzlich kann unsere TOPI Baureihe auch mit Heizmantel, Schaltwellenverlängerung, Endlagenmeldung oder Druckentlastungssystem  ausgestattet werden.

Maintenance-free metal-seated ball valve with floating ball

This high-performance metal-seated ball valve TOPI 211 was specifically designed for use in demanding industrial applications. It is ideally suited for operation in general industry, power plants, the chemical industry, and the oil and petrochemical industries. The chemical resistance of the hard metal coating on the ball and the metal seat rings must be considered when selecting the media.

Applications

• Industrial plants

• Power plants

• Chemical and petrochemical industries

• Petroleum industry and related sectors

Technical Data

• Design: Two-piece body with metal-seated ball, full bore, and 90° swivel mechanism for reliable shut-off

• Ball: 1.4571 with chromium carbide (Ni/Cr) hard metal coating and additional DLC (Diamond-Like Carbon) layer

• Seat rings: 1.4571 with chromium carbide (Ni/Cr) hard metal coating, also lapped

• Temperature range: -10°C to +200°C (Materials: 1.0619, 1.4408) For temperatures below -10°C, please consult VH.

• Materials:

• Housing: 1.0619 / 1.4408

• Sphere: 1.4404 / 1.4408

• Other material options available upon request

• Surface finish: Steel versions with Pacific Blue synthetic resin lacquer (RAL 5002); Stainless steel versions, unpainted

• Mounting flange according to DIN ISO 5211 for easy installation of actuators

Standards and Certifications

• Pressure Equipment Directive (PED) 2014/68/EU (Category III)

• VdTÜV component identification mark TÜV.A.217 (since 1994)

• VdTÜV fitting 100, VbF, Gas-HL-VO, WHG

• TA-Luft 2021 certified (2021 according to measurements ISO 15848-1)

• Fire-safe according to BS 6755 Part 2 and ISO 10497

• ATEX 94/9/EC – for increased safety

Special Versions

For our TOPI series, we also offer various cleaning processes, such as:

• Oil, grease, and silicone-free for paints/lacquers

• Oil and grease-free for oxygen

• FDA/GMP compliant for food applications

Our TOPI series can also be equipped with a heating jacket, switching shaft extension, end position indication or pressure relief system.
